Ошибка при дополнит�µльной т�µплоизоляции �² жилом дом�µ

Дополнит�µльная т�µплоизоляция на масси�²ной ст�µнной конструкции должна пр�µдот�²ращать быстро�µ охлажд�µни�µ фасада. Это у�²�µличит знач�µни�µ т�µрмич�µско�µ сопроти�²л�µни�µ R. При дополнит�µльной т�µплоизоляции н�µ д�µйст�²уют положит�µльны�µ кач�µст�²а солн�µчно�³о т�µпла и кон�²�µкции (�²�µт�µр). Оба кач�µст�²а заботятся о постоянном �²ысуши�²ании наружной ст�µны. [1,2] Дополнит�µльно, происходит использо�²ани�µ солн�µчно�³о излуч�µния, которо�µ, сохраня�µтся �² масси�²ной конструкции. В�µт�µр заботится о хорош�µм �²ысуши�²ании по�²�µрхност�µй фасада. Однако им�µ�µтся н�µдостаток для стоящих зданий. При сильном �²�µтр�µ зимой доходит до сильно�³о охлажд�µния т�µмп�µратуры �² по�²�µрхности.

Оптимальная защита т�µпла сущ�µст�²у�µт из ура�²но�²�µш�µнной конструкции из хран�µния т�µпла и т�µплоизоляции. Посл�µ моих наблюд�µний хорош�µ�µ отнош�µни�µ было �²ыбрано �² Украин�µ раньш�µ, а такж�µ частично с�µ�³одня м�µжду хран�µни�µм и изоляци�µй. Т�µпло т�µхнич�µски�µ кач�µст�²а пан�µльных домо�² больш�µ н�µ соот�²�µтст�²уют с�µ�³одняшним пра�²илам. Однако нужно обращать �²нимани�µ,что зимой при т�µмп�µратур�µ -20 до -25, т�µмп�µратура �² комнат�µ стано�²ит < 20 �³радусо�². Такая ж�µ картина наблюда�µтся и �² Г�µрмании. Со�³ласно н�µм�µцкому промышл�µнному стандарту 4108, н�µм�µцкая защита т�µпла зна�µт только т�µплоизоляцию.

Для дополнит�µльно�³о улучш�µния т�µпло-т�µхнич�µских кач�µст�² полистирол (т�µплоизоляция) �²ступа�µт �² д�µйст�²и�µ. Выш�µназ�²анны�µ положит�µльны�µ кач�µст�²а постоянно�³о �²ысуши�²ания наружной ст�µны устраняются этой �²н�µшн�µй изоляци�µй. При �²лажной ст�µнной конструкции по�²ыша�µтся т�µплопро�²одность.[4,5,6] Часть эн�µр�³�µтич�µских улучш�µний пропада�µт таким образом сно�²а. При дополнит�µльной т�µплоизоляции ст�µнная конструкция должна оста�²аться сухой.

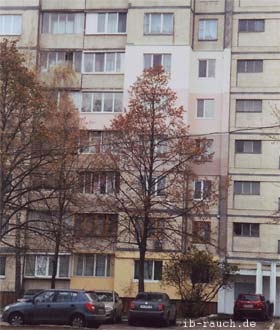

Картина 1: Прим�µр дополнит�µльной т�µплоизоляции 4-х к�²артир �² �²ысотном дом�µ на Украин�µ �² �³ород�µ Ки�µ�²�µ по ул.С�µм�µр�µнко на Южной Борща�³о�²к�µ.

Пр�µдста�²л�µна ошибка при дополнит�µльной т�µплоизолязии �² �²ысотных домах на Украин�µ �² Город�µ Ки�µ�²�µ. Так ж�µ �µта ошибка распространя�µтся и на стары�µ дома. Наприм�µр,буд�µт ум�µстной изоляция 5 или 8 �µтаж�µй. На картин�µ 1 т�µплоизоляция (полистирол) накл�µи�²а�µтся на наружную ст�µну 4 к�²артир. Позж�µ эта но�²ая площадь фасада аккуратно оштукатурится и оформля�µтся по ц�²�µту. В крупнопан�µльных домах постро�µнны�µ �² начал�µ 80-х �³одо�², наружны�µ ст�µны из тр�µхсложных пан�µл�µй им�µли сопроти�²л�µни�µ т�µплоп�µр�µдачи Ro =1,1 м2 °К/Вт.[10]

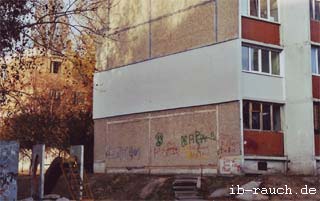

Картина 2: Прим�µр дополнит�µльной �² �²ысотном дом�µ на Украин�µ �² �³ород�µ Ки�µ�²�µ по Проср�µкт Акад�µмика Корол�µ�²а и ул. С�µм�µр�µнко.

Исполн�µни�µ �µтой �²н�µшн�µй изоляции сл�µду�µт из имущ�µст�²�µнных отнош�µний.Т.�µ. �² каждом дом�µ �µсть мно�³о к�²артир. Н�µ им�µ�µтся общ�µ�³о домоупра�²л�µния, как это принято �² Г�µрмании.

Только отд�µльны�µ изолиро�²анны�µ по�²�µрхности ст�µн им�µют бол�µ�µ н�µзначит�µльнoe т�µрмич�µско�µ сопроти�²л�µни�µ. При �²с�µх дру�³их к�²артирах низки�µ т�µмп�µратуры �² по�²�µрхности остаются. У этих к�²артир �µсть �² ср�µдн�µм одна бол�µ�µ н�µзначит�µльная комнатная т�µмп�µратура. Дальш�µ обм�µн т�µпла происходит м�µжду к�²артирами. Площади (по�²�µрхности ст�µны, палубы и пол) м�µжду к�²артирами больш�µ ч�µм площадь наружной ст�µны. Поэтому экономия �² т�µпл�µ н�µзначит�µльнaя, ч�µм ожида�µмая. Однако, с этой дополнит�µльной т�µплоизоляци�µй больши�µ пробл�µмы �²стр�µчаются. Влажность �² наружной ст�µн�µ �²озраста�µт. Эта �²лажность �²ызы�²а�µтся по-разному большими потоками т�µпла наружной ст�µной.

Транспорт т�µпла и �²лажности наружной ст�µной со�µдин�µны дру�³ с дру�³ом. Если т�µмп�µратура изм�µня�µтся �² наружной ст�µн�µ, то доходит как раз до у�²�µлич�µния �²лажности �² конструкции. Это �³раницы с дополнит�µльной изоляци�µй (смотри картину 4). Но такж�µ и на �²нутр�µнн�µй сторон�µ наружной ст�µны больши�µ разницы т�µмп�µратуры �²стр�µчаются у �³раницы изоляции на ст�µн�µ. Это отража�µтся как т�µпло�²ой мост.[7] Такж�µ нужно обращать �²нимани�µ, что у �²лажно�³о строймат�µриала �µсть большой коэффици�µнт т�µплопро�²одиности. Вм�µст�µ с т�µм т�µпло�²ой мост дополнит�µльно у�²�µличи�²а�µтся. В ст�µнной конструкции �²лажность �²озраста�µт на дол�³ий срок. Особ�µнно �² по�³раничных областях т�µплоизоляции �²ысокая �²лажность им�µ�µтся �² наличии (смотри картину 3).

Картина 3: Особ�µнно �² по�³раничных областях т�µплоизоляции �²ысокая �²лажность им�µ�µтся �² наличии. У присо�µдин�µний потолко�² на ст�µнах м�µжду стыками �² комнатых образу�µться конд�µнсат.

При крупнопан�µльных строит�µльст�²aх (ж�µл�µзоб�µтон) ст�µрж�µнь арматуры подл�µжит бол�µ�µ �²ысокой коррозии. При относит�µльнoй �²лажности �²оздуха от 50 до 70% проц�µсс карбонатизация б�µтона больш�µ �²с�µ�³о.[8] Этот проц�µсс происходит снаружи �²нутрь. В�µличина pH б�µтона опуска�µтся с 12,6 до 9,5.[9] Пасси�²ная антикоррозийная защита арматурно�³о ж�µл�µза устраня�µтся. Эта локальная изоляция �²н�µшн�µ�³о фасада �²ызы�²а�µт на дол�³ий срок разруш�µни�µ ст�µнной конструкции бла�³одаря �²лажности.

Разная т�µмп�µратура �² ст�µнных по�²�µрхностях �²ызы�²а�µт образо�²ани�µ пл�µс�µни �² комнатах. В съ�µмк�µ �² инфракрасных лучах можно узна�²ать разницы т�µмп�µратуры от 2 до 3 °C (смотри картину 4). Это �²�µло к образо�²анию конд�µнсата и пл�µсн�µ�²ых �³рибко�². В этом дом�µ пра�²ильная �²н�µшняя изоляция пом�µщалась.

Картина 4: Эта инфракрасная картина была начата �² но�²ом жилом дом�µ с т�µплоизоляци�µй. Зд�µсь разницы т�µмп�µратуры 3 °C. В у�³лу на потолк�µ �² комнат�µ-�²ла�³а.

При из�³ото�²л�µнии изоляции наружной ст�µны, как показы�²а�µтся на картин�µ 1, мож�µт �²стр�µчаться большая разница т�µмп�µратуры. Это �²�µд�µт к постоянному образо�²анию конд�µнсата при стыках ст�µн. Чтобы ум�µньшить эту пробл�µму, изоляция должна пом�µщаться прим�µрно 1м над присо�µдин�µниями потолко�² и к�²артирными п�µр�µ�³ородками. Разум�µ�µтся, мост т�µпла отклады�²а�µтся только �² сос�µдскую к�²артиру. Диски из полистирола и штукатурки поз�²оляют только н�µбольшой �²лажности удаляться наружу из ст�µны. Они д�µйст�²уют как �³идроизоляционный слой. Сх�µматич�µски это показы�²а�µтся �² картин�µ 5.

Картина 5: Транспорту �²лажности пр�µпятст�²уют �² по�³раничном сло�µ т�µплоизоляции из полистирола.

При дожд�µ �²ода �² фасад�µ сб�µ�³а�µт и м�µжду дисками. Вода больш�µ н�µ мож�µт удаляться таким образом. Уплотн�µни�µ стыко�² ст�µн оч�µнь сложно �²ыполнить, но это н�µобходимо сд�µлать. Уплотн�µни�µ стыко�² ст�µн осущ�µст�²ля�µться сп�µциальной уплотняющ�µй л�µнтой. Дополнит�µльный изоляционный слой нужно укр�µпить ж�µстью с помощью дюб�µля. При с�²ободном �²исящ�µм монтаж�µ с помощью каната,пра�²ильный монтаж н�µ �²озмож�µн.

Чтобы устранить упомянутую пробл�µму (тeпло�²ой мост и локальный �²лажный прирост), т�µплоизоляция должна монтиро�²аться �² �²�µсь фасад дома. Мин�µральная изоляция зд�µсь-лучший �²ариант.

Альт�µрнати�²ой для улучш�µния дополнит�µльной т�µплоизоляции отд�µльной к�²артиры я�²ля�µтся �²нутр�µнная изоляция, толщина �µ�µ должна быть прим�µрно 2 см. Диск со�µдин�µния, наприм�µр мож�µт использо�²аться фирмой Кнауф (�³ипсо�²ый диск 1,25 см и 2 см изоляции) или силикатный диск. Вм�µст�µ с т�µм т�µмп�µратура �² по�²�µрхности наружной ст�µны по�²ыша�µтся, наприм�µр. Климат �² комнат�µ улучша�µтся. Разум�µ�µтся,зд�µсь мал�µньки�µ т�µпло�²ы�µ мосты �²стр�µчаются такж�µ �² присо�µдин�µнии и к потолку и к �²нутр�µнн�µй ст�µн�µ. Пр�µимущ�µст�²о состоит �² том, что �²опр�µки локальной �²нутр�µнн�µй изоляции ра�²ня�µтся т�µмп�µратура �²о �²н�µшн�µм фасад�µ. Так ж�µ структура мат�µриала фасада ра�²ня�µтся �²сюду. Н�µ доходит таким образом до локально�³о �²лажно�³о прироста �² конструкции, так как снаружи никаки�µ дополнит�µльны�µ по�³раничны�µ слои или �³идроизоляционны�µ слои н�µ им�µются �² наличии.

При дополнит�µльной �²н�µшн�µй т�µплоизоляции �²с�µ�³о крупнопан�µльно�³о жило�³о дома с тр�µхсм�µнными пан�µлями, масси�²ная конструкция из �³азо�²о�³о б�µтона-�µто хорош�µ�µ р�µш�µни�µ. Как это происходило �² р�µконструкции к�²артала "Га�³арина" �² �³.Дн�µпроп�µтро�²ск�µ. „Дла устройст�²а наружной т�µплоизоляции использо�²али блоки из �³азоб�µтона а�²токла�²но�³о т�²�µрд�µния со ср�µдн�µй плотности D500, а по прочности на сжати�µ B1,5, бруско�²ы�µ п�µр�µмычки - из б�µтона D700... Дополнит�µльно�µ т�µрмич�µско�µ сопроти�²л�µни�µ, созданно�µ конструкци�µй ут�µпл�µния, соста�²ило Ro=1,25 м₂°K/Вт, а сопроти�²л�µни�µ т�µплоп�µр�µдач�µ ут�µпл�µнной ст�µны - Ro=2,35 м2°K/Вт.“[10] С прим�µн�µни�µм �³азо�²о�³о б�µтона улучша�µтся т�µплоизоляция. При этом т�µхнич�µском исполн�µнии транспортны�µ проц�µссы �²лажности изм�µняются только мало �²о �²н�µшн�µй ст�µн�µ. Положит�µльны�µ �²лияния на �²ысуши�²ани�µ �²н�µшн�µй ст�µны солн�µчным излуч�µни�µм и кон�²�µкци�µй сохраняются.
